地表水源熱泵系統

Surface water source heat pump system

地表水源熱泵系統宏觀上由三個子循環系統組成，即地表水循環統、中介水循環系統、末端水循環系統。

系統的主要設備包括地表水泵、疏導式換熱器、中介水循環泵、熱泵機組、末端循環泵。

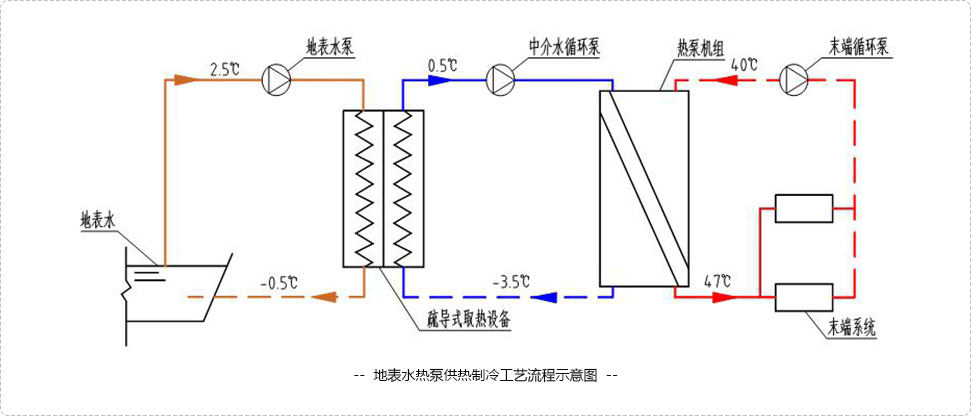

系統的工作流程如圖所示：

首先，2.5℃左右的地表水經過泵提升，在無堵塞高效換熱技術條件下進入疏導式取熱設備進行換熱，將一定溫差范圍內（3℃左右）的溫差熱量傳遞給清潔水，

再以-0.5℃左右排放至下游水源處，實現地表水循環。

然后，0.5℃左右的清潔水經中介泵輸送，在配置合理有效狀態下進入熱泵機組進行釋熱，將從地表水那里獲取的熱量傳遞給熱泵機組，再以-3.5℃左右再次進

入疏導式取熱裝備進行吸熱，形成封閉循環，即中介循環。

最后，40℃左右的末端系統水經末端泵輸送，同樣在配置合理有效狀態下進入熱泵機組進行換熱，將熱泵機組從低溫那里轉化來的高溫?zé)崃课?，再?7℃左右

進入末端散熱設備將熱量釋放給建筑空間，實現末端循環。

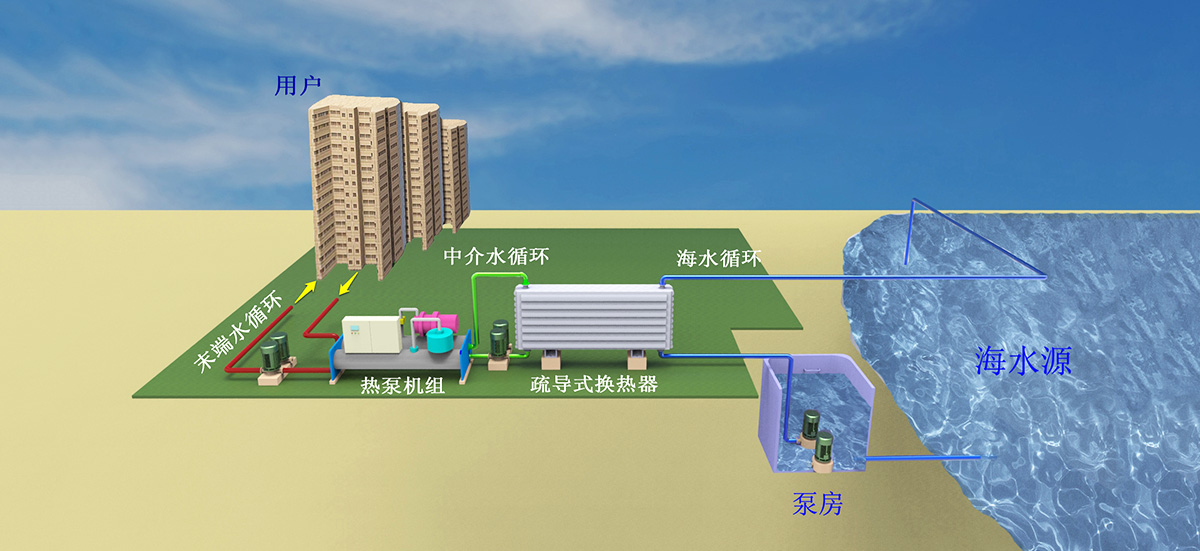

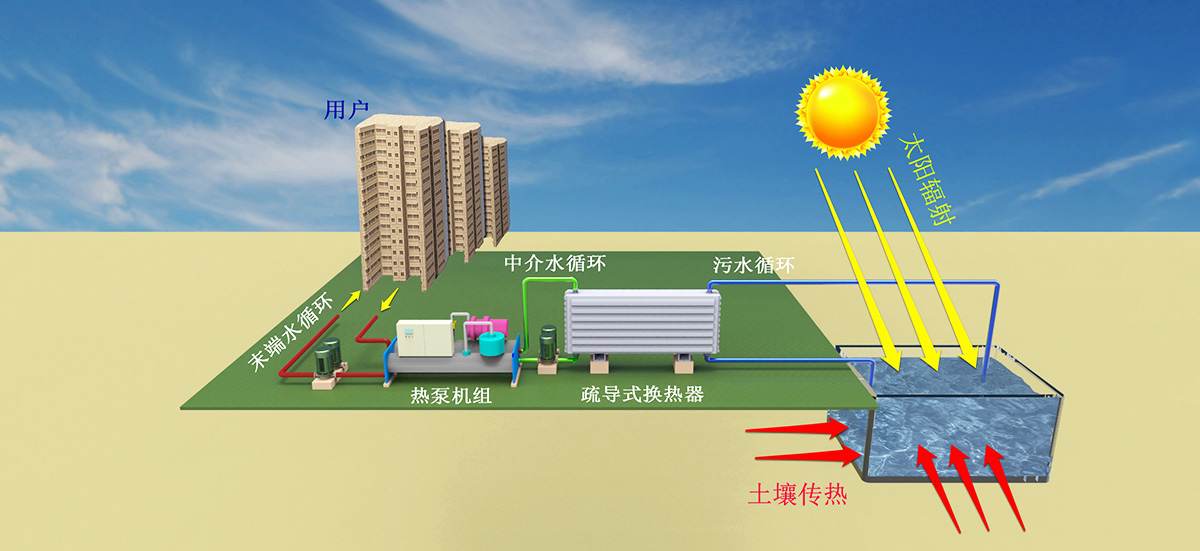

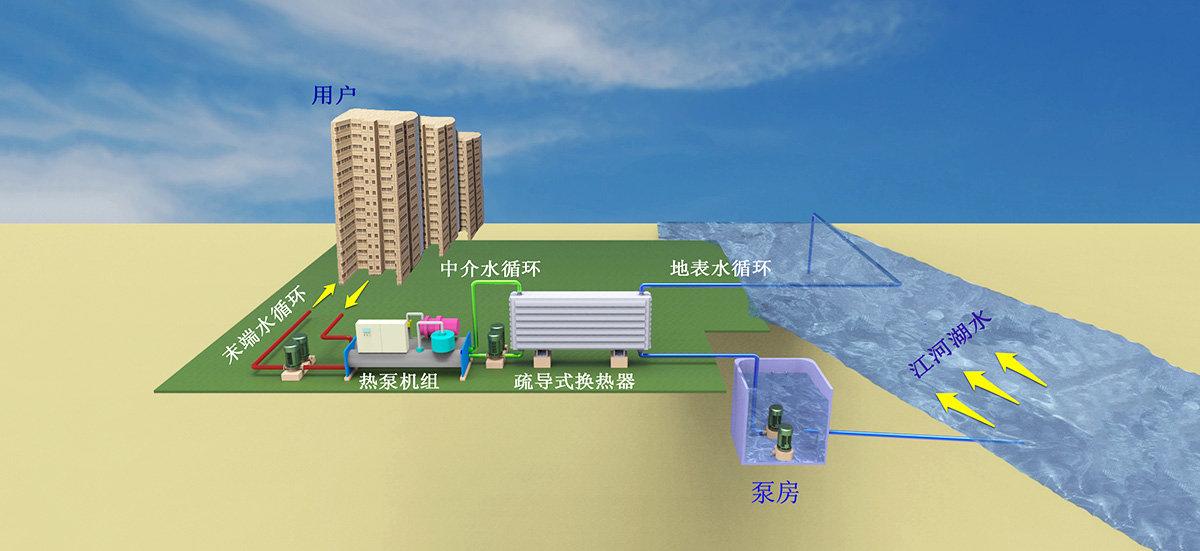

目前已有的地表水源熱泵系統包括：海水源熱泵系統、江河湖水源熱泵系統、人工冷熱源池?zé)岜孟到y(tǒng)、寒區低溫水源熱泵系統等。
